Bremsesystem

Monteringsboltsæt bremsekaliber B/Z/S-serie

Type: Passer til SAF 03434366000

Tilspændingsmoment:
- For-tilspænding 120 Nm
- Endelig tilspænding: 60 °, arbejde indefra til ud.

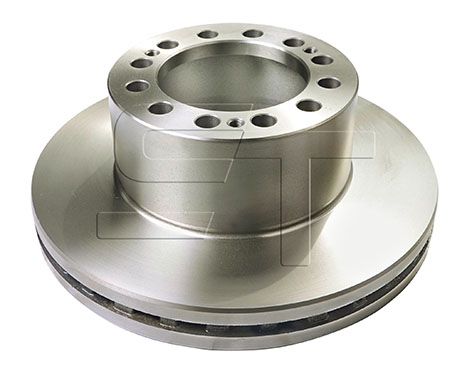

Bremseskive, SB3745

Type: DT Spare Parts 10.14101

Diameter D: Ø 377 mm.
Tykkelse S: 45 mm (Min. tykkelse 37 mm)
Højde H: 159.5 mm.
Bolt cirkel P: 335 mm.
Navbolt huller: 10 x 23 mm.
Uden polhjulstyr
Ventileret

Benyttes som erstatning for: 03.088.34.02.0
Benyttes som erstatning for: 03.002.24.09.3

Bremseskive
Ø 375mm
højde 168,5mm
10 navbolte

Bremsekaliber ombytter

Type: Meritor MXC9103074

Monteringsside: --
For Axial (vandret) monteret bremsecylinder
Knorr bremsesystem SK7

Leveres uden bremseåg
Leveres uden bremseklodser.

Bremsekaliper ombytter

Type: Meritor ELSA225 - MXC9309031

Monteringsside: Højre forhjul
Benyttes til bremseskive 430 mm.

Radial (lodret) monteret bremsecylinder
Leveres med bremseåg
Leveres uden bremseklodser

Tilhørende bremseklodser:
- 512.29174

Erstatter - Refako Nr. LRG727

Modsat side: MXC9309030

Trykstykker rep.sæt
TSB caliper
både 3709 - 4309 - 4312 caliper

JUSTERNØGLE
127/152/178MM
ANTAL PR. AKSEL: 2

Bremseklodser

Type: WABCO 640.322.933.2

Længde: 217,5 mm.
Højde: 107,6 mm.
Tykkelse: 30,8 mm.
Passer til bremseskive diameter ø 432 mm.

Bremsesystem: Wabco MAXX22

Alternativ: Lumag 512.29279LU

Z-kam bremser. 200mm belægning

For
Potentiometer
1,50m
Rundt stik

For
Potentiometer
1,50m
Rundt stik

Bremseskive

Type: DT Spare-Parts 10.34101 (Passer til SAF 04079000703)

Diameter: Ø 377 mm.
Bolthul diameter 168 mm
Højde 139,5 mm
Tykkelse 45 mm (Min. tykkelse 37 mm)
Antal bolthuller: 12 stk.
