Bremsesystem

Bremseskive, SB3745

Type: Templin 03.110.0251.080

Diameter D: Ø 377 mm.
Tykkelse S: 45 mm (Min. tykkelse 37 mm)
Højde H: 159.5 mm.
Bolt cirkel P: 335 mm.
Navbolt huller: 10 x 23 mm.
Ventileret

Benyttes som erstatning for: 03.088.34.13.0
Benyttes som erstatning for: 03.088.34.14.0
Benyttes som erstatning for: 30.883.44.10.7

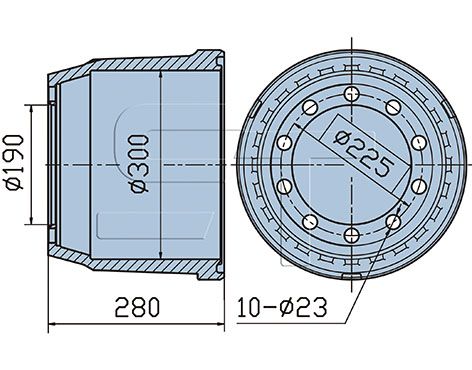

Bremsetromle

Type: DT Spare-Parts 10.33205, (Passer til SAF 01064027300)

Bremsestørrelse 300 x 200 mm. Hjulstørrelse 17,5”

Diameter D: Ø 300 mm. (Max. diameter: 304 mm.)
Bremseflade B: 213 mm.
Højde H: 280 mm.
Navhul d: 190 mm.
Bolt cirkel P: 225 mm.
Navbolt huller: 10 x 23 mm.

Gammel type

Bremsebakkefjeder

ROR Bremsebakkefjeder

Fjederblik

Antal pr. aksel: 2

Strækboltesæt

Type: Passer til SAF 03434366300

Indeholder:
- 10 strækbolte m14x1,5 x 75 (202.4.375.1009.11)
- 1 O-ring
- 1 Fedt 5 gr. (5.387.0042.03)

Tilspændingsmoment: 50 Nm+120° (SW15)

Fås også som løse bolte: 202.4.375.1009.11

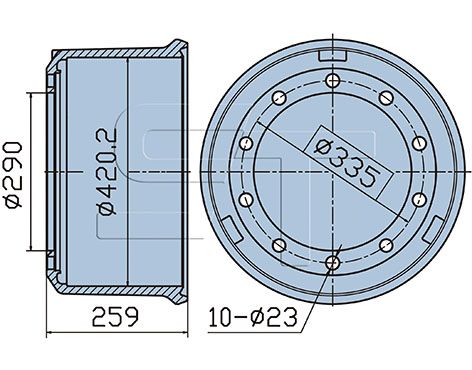

Bremsetromle 4220-S7 ECO Drum

Type: Templin 03.090.0252.280

Bremsestørrelse 420 x 200 mm. Hjulstørrelse 22, 5”

Diameter D: Ø 420 mm. (Max. diameter 424 mm)
Højde D: 259 mm.
Bolt cirkel P: 335 mm.
Navbolt huller: 10 x 23 mm.

Benyttes som erstatning for: 501.03.109.77.17.0
Benyttes som erstatning for: 501.03.109.77.33.0

Bremseklods
længde 215mm
højde 108mm
tykkelse 32mm
Knorr ST7-430 bremsesystem
wva 29318-29319

Strækboltesæt

Type: Passer til SAF 03434366200

Indeholder:
- 10 strækbolte M12x1,5 x 75 (202.4.375.1005.12)
- 1 O-ring ø92x4 (4.315.0075.00)
- 1 Fedt 5 gr. (5.387.0042.03)

Tilspændingsmoment: 40 Nm+90° (SW13)

Fås også som løse bolte: 202.4.375.1005.12

SKIVE
D44,5/32,5X1,5MM
ANTAL PR. AKSEL: 8

TRÆKFJEDER
Ø 32,8X232,0MM
ANTAL PR. AKSEL: 2

Bremseskive

Type: Passer til SAF Generation 6, 04079001701

Diameter: Ø 430 mm.
Bolthul diameter 215 mm
Højde 131,5 mm
Tykkelse 45 mm (Min. tykkelse 37 mm)
Antal bolthuller: 10 stk. M14 x 1,5
