Bremsesystem

Z-kam bremser. 150mm belægning

Z-kam bremser. 225mm belægning

Slidindikator
Venstre bag

Slidindikator
Venstre bag

Slidindikator
Højre bag

Slidindikator
Højre bag

Z-kam. Snekkedrev h.

Bremsetromle SN3620

Type: Templin 03.090.0252.150

Bremsestørrelse 360 x 200 mm.

Diameter D: Ø 360 mm.. (Max. diameter 364 mm)
Højde D: 263 mm.
Bolt cirkel P: 225 mm.
Navbolt huller: 10 x 23 mm.

Benyttes som erstatning for: 03.105.90.04.0

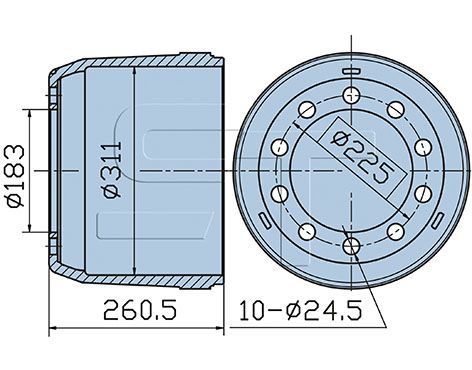

Bremsetromle

Type: DT Spare-Parts 10.23207, (ROR 210.18.963)

Bremsestørrelse 311 x 190 mm. Hjulstørrelse 17,5”

Diameter D: Ø 311 mm.
Bremseflade B: 207 mm.
Højde H: 260 mm.
Navhul d: 183 mm.
Bolt cirkel P: 225 mm.
Navbolt huller: 10 x 24.5 mm.

Passer til ROR aksel:
- TM

Tilhørende bremsebakker:
- 503.20308.00

Bremseskive, SB3745 / TSB3709

Type: Templin 03.110.0251.090

Diameter D: Ø 377 mm.
Tykkelse S: 45 mm (Min. tykkelse 40 mm)
Højde H: 159.5 mm.
Bolt cirkel P: 275 mm.
Navbolt huller: 8 x 23 mm.
Ventileret

Benyttes som erstatning for: 03.088.34.15.0

Bremsebelægningssæt

Type: Textar 17991 1900 0 4 T088

Dimensioner :
Bremsetromle Diameter 413 mm.
Bredde 127 mm
Tykkelse 19 mm
Indvendig buelængde 235,0 mm

Antal nitter pr. sæt: 64 stk. (511.N22-64)

Bremsebelægningssæt

Type: Textar 19933 1900 0 4 G115

Dimensioner :
Bremsetromle Diameter 413 mm.
Bredde 254 mm
Tykkelse 19 mm
Indvendig buelængde 235,0 mm

Antal nitter pr. sæt: 64 stk. (511.N22-64)
