Drejebar aksel/-dele

REPARATURSATZ.LENKSCHENKEL
ANTAL.PR..AKSEL:.2

Vigtig faktor: Type 12
Stempelstanglængde [mm]: 22 mm
Gevind, stempelstang: M20 x 1,5
Gevindmål trykslangekobling: M16x1,5
Slaglængde [mm]: 45 mm
Længde bundplade [mm]: 79 mm
Bred bundplade [mm]: 30 mm
Højde grundplade [mm]: 50 mm
Vægt [kg]: 4 kg

Styreboltesæt

Type: Passer til BPW 09.801.02.35.0

LL, 6,5 - 12 t

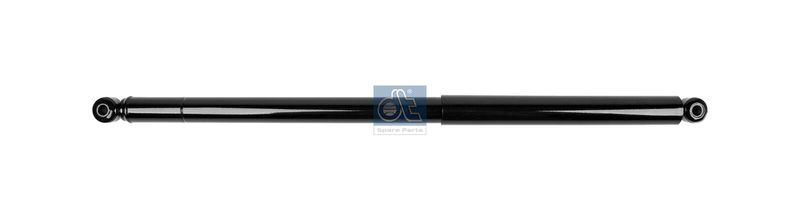

Passer til BPW styretøjsdæmper

Type: Passer til BPW 02.3702.93.00

Stempelstang-Ø 15 mm
Lmin. 399 mm
Lmax. 630 mm
Støddæmper-befæstigelse Øjet foroven, Øjet forneden
Rør-Ø 32 mm, 28mm
Slaglængde 231 mm
Vægt 0,9 kg

Passer til BPW låsecylinder

Låsecylinder T 12" specialudførelse
Løs membran : 401.897.120.505.4 (skal være original Wabco)

Anslag

Anslag for spærrecylinder.

Monteringssæt til styrbar aksel

Passer til BPW 05.801.43.27.1

Styrekugle / Sporestangskugle

Type: Lemförder 11623 01

Th1: M48x1,5 L.H.T. Venstre
Th2: M30 x 1,5 mm
C: Konus mål 38 mm

Anvendes bla. til Tridec - 310058

Modsat side - Refako nr. 4010.1162401

Styrekugle / Sporestangskugle

Type: Lemförder 11624 01

Th1: M48x1,5 R.H.T. Højre
Th2: M30 x 1,5 mm
C: Konus mål 38 mm

Anvendes bla. til Tridec - 310059

Modsat side - Refako nr. 4010.1162301

Skive

Type: Passer til BPW 03.320.66.04.0

Ø 100 x 4,75 mm.
Huller 3 x Ø 11 mm.

Bøsning til styrekugle

Type: Passer til BPW 05.113.92.04.0

Dimension:
- ø 35 mm / 64 mm x 56 mm.

Sporstangkugle

Type: Passer til BPW 05.353.68.26.0

Længde: 155 mm.
Udvendigt gevind: M38x1,5 mm.
Gevindtype: Med højre gevind
Hul-Ø: 35 mm.

Modsat side: 201.05.353.68.27.0
