Erhvervstrailer

Membrancylinder høj, type 24 - BX3534
Benyttes til tromlebremse på anhænger og trailer.
Diameter i typegodkendelsen:: 140 mm.
Diameter udvendig på spændebånd: 190 mm.
Slaglængde: 75 mm.
Stempelstang: M16x1,5
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1,5
Port: M16x1,5 + M16x1,5

Membrancylinder høj, type 30 - BX3605
Diameter i typegodkendelsen:: 157 mm.
Diameter udvendig på spændebånd: 229 mm.
Slaglængde: 75 mm.
Stempelstang: M16x1,5
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1,5
Port: M16x1,5 + M16x1,5

Service Portion Version (Diaphragm / Piston): Diaphragm
Spring portion Version (Diaphragm / Piston): Diaphragm
Connection (Front cover / Intermediate flange): Crimped
Connection (Intermediate flange / Rear housing): Crimped
Radial port(s) orientation -
clockwise from mounting studs/hol:
270
Clamp ring ears orientation -
0
Service output at 6.5 bar &
30 mm stroke [kN]: 6.7
Spring portion output force at 30 mm stroke [kN]: 5.7
Mounting studs / holes centres [mm]: 120.7
Mounting studs length / holes depth [mm]: 43
Push rod protrusion [mm]: 15
Front cover shape: Diamond
Function / description of release unit: Other
Supplied with Port adaptors: No
Supplied with mounting nuts: No
Wading Ability: No
TÜV Test report: 361-0136-05-FBKV / 361-0137-05-FBKV
Gevindmål: M16x1,5
Slaglængde [mm]: 57 mm
Gevindmål 1: M16x1,5
Gevindmål 2: M16x1,5
Version: T16/24
Brugsnumre: K192161N00, BS7309

Gummimembran lav, type 36

Diameter: Ø 224 mm.
Højde: 46 mm.
Dybde: -- mm.

Bremsebakke med belægning SN4218

Type: Refako / Textar

Ombytter bremsebakke med Textar belægning.
Bremsestørrelse 420 x 180 mm.
Bremsebelægning - Textar: 511.901.00.033

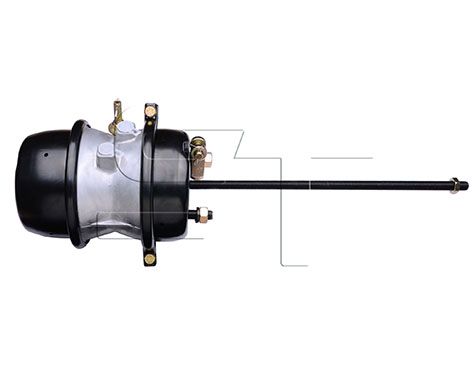

Fjederbremsecylinder, type 30/30 - BX7611
Benyttes til tromlebremse på anhænger og trailer.
Type: Anchorlock
Slaglængde: 64 / 64 mm.
Stempelstang: M16x1,5
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1,5
Port: M16x1,5 + M16x1,5

Fjederbremsecylinder, type 30/30 - BX7611
Benyttes til tromlebremse på anhænger og trailer.
Type: Anchorlock
Slaglængde: 64 / 64 mm.
Stempelstang: M16x1,5
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1,5
Port: M16x1,5 + M16x1,5

T30 lav

Membrancylinder høj, type 20 - BX3417
Benyttes til tromlebremse på anhænger og trailer.
Diameter i typegodkendelsen:: 128 mm.
Diameter udvendig på spændebånd: 174 mm.
Slaglængde: 75 mm.
Stempelstang: M16x1,5
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1,5
Port: M16x1,5 + M16x1,5

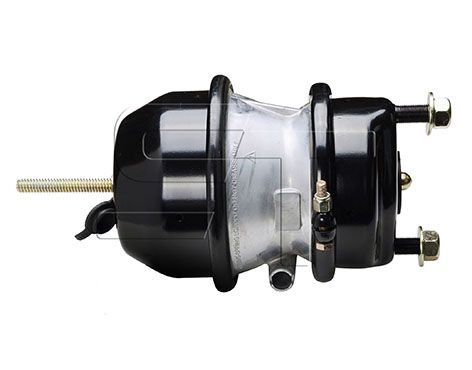

Fjederbremsecylinder, type 16/24 - BS7309
Benyttes til skivebremse på anhænger og trailer.
Type: Anchorlock
Slaglængde: 57 / 57 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1,5
Port: M16x1,5 + M16x1,5

Vigtig faktor: Type 12
Stempelstanglængde [mm]: 22 mm
Gevind, stempelstang: M20 x 1,5
Gevindmål trykslangekobling: M16x1,5
Slaglængde [mm]: 45 mm
Længde bundplade [mm]: 79 mm
Bred bundplade [mm]: 30 mm
Højde grundplade [mm]: 50 mm
Vægt [kg]: 4 kg

T24 lav
