Bremsecylinder u/ håndbremse

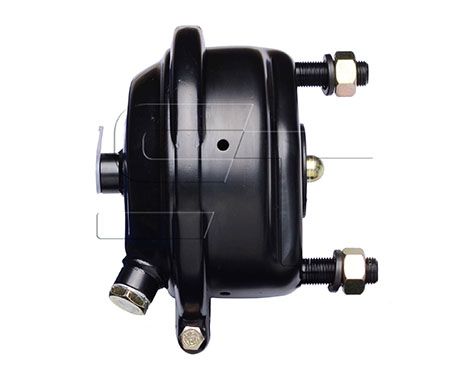

Type: Wabco Membrancylinder, type 24
Benyttes til skivebremse på forvogn/bus
Slaglængde: 65 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120, 7 mm. / m16x1, 5
Port: M16x1, 5

Type: Wabco Membrancylinder, type 24
Benyttes til skivebremse på forvogn, anhænger og trailer.
Slaglængde: 65 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120, 7 mm. / m16x1, 5
Port: M16x1, 5

Membrancylinder, type 16

Benyttes til skivebremse på forvogn, anhænger og trailer.

Slaglængde: 57 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1, 5
Port: M16x1, 5

Membrancylinder, type 20
Benyttes til skivebremse på forvogn, anhænger og trailer.
Diameter i typegodkendelsen:: 128 mm.
Diameter udvendig på spændebånd: 175 mm.
Slaglængde: 62 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1, 5
Port: M16x1, 5 + M16x1,5

Bremsecylinder T12
Boogiehjul
Slaglængde 57
Trykstang M16x1,5

Membrancylinder, type 16

Benyttes til skivebremse på forvogn, anhænger og trailer.

Slaglængde: 57 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1, 5
Port: M16x1, 5

Vægt [kg]: 3,6 kg
Driftstryk [bar]: 8 bar
Tilslutningsgevind: M 16x1.5
Slaglængde [mm]: 64 mm
Stempelstanglængde [mm]: 37 mm
Bolteafstand [mm]: 120,7 mm
Udgangseffekt F [N]: 10800 N
kan springes over

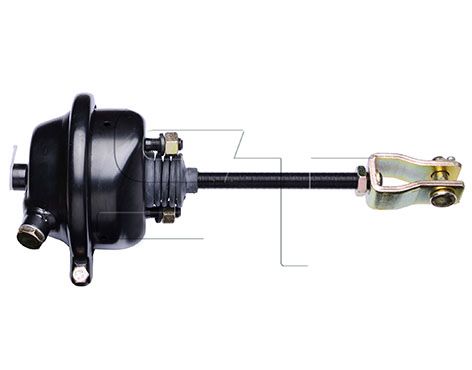

Foraksel T.20

Forhjul
Type 20
75 slaglængde
Venstre

Vægt [kg]: 2,714 kg
Driftstryk [bar]: 10 bar
Slaglængde [mm]: 75 mm
Stempelstanglængde [mm]: 82,5 mm
Bolteafstand [mm]: 76,2 mm
kan springes over
