Affjedring og ophæng

Passer til SAF Fjeder

Type: Passer til SAF 03155102701

Styrefjeder 2 lags, med 30 mm. bøsning
100 mm. bred

Tykkelse på lag 38/38 mm.
Mål fra midtøje til slut fjederlag:
517 + 425 mm.

Passer til SAF Fjeder

Type: Passer til SAF 03155104201

Styrefjeder 2 lags, med 30 mm. bøsning
100 mm. bred

Tykkelse på lag 43/43 mm.

Tilhørende fjederbolt:
- 202.3.341.1048.19

Gummibøsning

Type: Passer til SAF 04177302800

Dimensioner:
Udvendig diameter: 155 mm.
Indvendig diameter: 31.5 mm.
Længde: 115 mm

• Presseværktøj Passer til SAF 202.3.434.3326.00 - KS Tools 460.4885

Alternativ: DT Spare Parts 150.10.36400

Støddæmper

Type: DT Spare Parts 5.13036

L min: 326 mm.
L max. 496 mm.
B1: 55 mm.
B2: 55 mm.
D1: 72 mm.
D2: 62 mm.
Ø1: 24 mm
Ø2: 24 mm

Udskift altid støddæmpere parvis - dvs. i begge ender af den respektive aksel. (Se billede 3)

Luftbælg, dobbeltbælg

Type: Contitech 0620M

Luftbælg

Type: Blacktech RML75139C2

Luftbælg for Passer til Zorzi / Passer til BPW

Type: Blacktech RML76885C

Klokkehøjde: 180 mm.
Metalklokke

Bælgnummer: 1DK28B-8

Monteringsside: Bagaksel på begge sider
Højde [mm]: 96 mm
Indvendig diameter [mm]: 55 mm
Yderdiameter [mm]: 74 mm
Garanti: 2 års garanti
Nettogvægt [g]: 260 g

Monteringsside: Bagaksel på begge sider
Højde [mm]: 64 mm
Indvendig diameter [mm]: 34 mm
Yderdiameter [mm]: 66 mm
Garanti: 2 års garanti
Nettogvægt [g]: 590 g

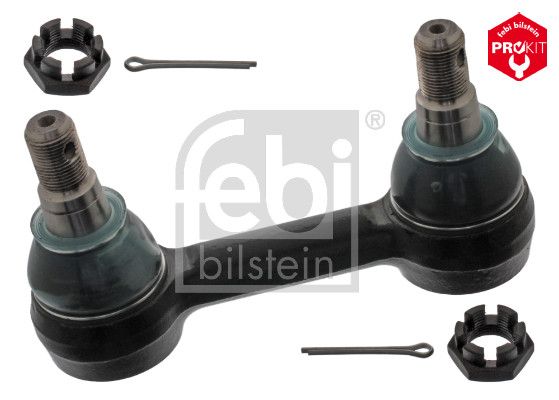

Stang/ben: til forbindelsesstang
Længde [mm]: 206 mm
Tykkelse [mm]: 27 mm

Længde [mm]: 150 mm
Mål udvendigt gevind: M20 x 1,5
Konusmål [mm]: 28,6 mm
Stang/ben: koblingsstang
Monteringsside: Bagaksel venstre
Monteringsside: venstre foraksel
Monteringsside: højre foraksel
Monteringsside: Bagaksel højre
Rørdiameter [mm]: 27 mm
Vægt [kg]: 2,4 kg
Tillægsartikel/Yderligere info. 2: med kronemøtrik

Passer til Foraksel og boogieaksel på F-FL . Boogieaksel på FH-FM.
Kun til 18T bagakseltryk.
Bælg 1421N
Diameter 196mm
