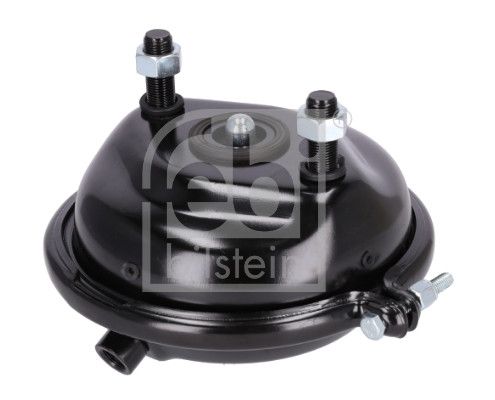

Bremsecylinder u/ håndbremse

Bremsecylinder
T20
Slaglængde 65
BS3402

Type: Knorr membrancylinder 24 - BS2515
Benyttes til skivebremse på forvogn.
Diameter i typegodkendelsen:: -- mm.
Diameter udvendig på spændebånd: 189 mm.
Slaglængde: 64 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120, 7 mm. / m16x1, 5
Port: M22x1, 5

Bremsecylinder forhjul skive T24
Voss gevind
BS3515

Bremsecylinder
Type 14
Skivebremser

Uden håndbremse
Type 24
BS2522

Type: Knorr membrancylinder type 24 - BS2514
Benyttes til skivebremse på forvogn.
Diameter i typegodkendelsen:: -- mm.
Diameter udvendig på spændebånd: 189 mm.
Slaglængde: 64 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120, 7 mm. / m16x1, 5
Port: M22x1, 5

Bremsecylinder forhjul skive T24
Voss gevind
BS3514

Skivebremser
T24 - 75 slaglængde
BS3528

Title Extension: T20
Push rod length
(to yoke pin centre if fitted) [mm]: 37
Yoke pin diameter [mm]: 14
Slaglængde [mm]: 57 mm
Gevindmål 1: M16x1,5
Vægt [kg]: 2,935 kg
Brugsnumre: I77743, BZ3464

Membrancylinder, type 14 - BS3251
Benyttes til skivebremse på forvogn, anhænger og trailer
Diameter i typegodkendelsen:: -- mm.
Diameter udvendig på spændebånd: -- mm.
Slaglængde: 57 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1, 5
Port: M16x1, 5

Title Extension: T30
Push rod length
(to yoke pin centre if fitted) [mm]: 190
Push rod thread length [mm]: 180
Slaglængde [mm]: 75 mm
Gevindmål 1: M16x1,5
Vægt [kg]: 4,5 kg
Brugsnumre: II33444A, BX3604

Title Extension: T24
Additional description: BS3
Version (Diaphragm / Piston): Diaphragm
Connection (Front / Rear cover): Clamp Ring
Axial port(s) thread size: Without
Radial port(s) thread size: M22x1.5
Radial port(s) plugged: No
Radial port(s) orientation -
clockwise from mounting studs/hol:
180
Clamp ring ears orientation -
270
Service output at 6.5 bar &
30 mm stroke [kN]: 9.05
Mounting studs / holes centres [mm]: 120.7
Mounting studs length / holes depth [mm]: 38
Push rod protrusion [mm]: 15
Front cover shape: Diamond
Supplied with mounting nuts: No
Opposite handed version: K015590N00
Wading Ability: No
TÜV Test report: No
Gevindmål: M16x1,5
Slaglængde [mm]: 75 mm
Version: T24
Vægt [kg]: 3,66 kg
Brugsnumre: K015589N00, BS3536
