Bremsesystem

Varenummer:

402.K015592

Membranbremsecylinder IAM Preferred Part

Skivebremser
T24 - 75 slaglængde
BS3528

Varenummer:

402.K018199

Membranbremsecylinder IAM Preferred Part

Type: Knorr Membrancylinder, type 20- BS2409
Benyttes til skivebremse på forvogn,

Diameter i typegodkendelsen:: 128 mm.
Diameter udvendig på spændebånd: -- mm.
Slaglængde: 64 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1, 5
Port: Voss NG12 M22x1, 5

Varenummer:

402.K018200

Membranbremsecylinder IAM Preferred Part

Type: Knorr Membrancylinder, type 20 - BS2410
Benyttes til skivebremse på forvogn, anhænger og trailer.
Diameter i typegodkendelsen:: 128 mm.
Diameter udvendig på spændebånd: -- mm.
Slaglængde: 64 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120,7 mm. / m16x1, 5
Port: Voss NG12 M22x1, 5

Varenummer:

402.K020024X50

Relæventil, ABS IAM Preferred Part

EBS 2 kanal modul
EBS 5 og 5x

Varenummer:

402.K020024X50

Relæventil, ABS IAM Preferred Part

EBS 2 kanal modul
EBS 5 og 5x

Varenummer:

402.K020024X50

Relæventil, ABS IAM Preferred Part

EBS 2 kanal modul
EBS 5 og 5x

Varenummer:

402.K021204N50

Relæventil, ABS IAM Preferred Part

EBS 1 kanal modul forhjul
EBS 5 og 5.x

Varenummer:

402.K021204N50

Relæventil, ABS IAM Preferred Part

EBS 1 kanal modul forhjul
EBS 5 og 5.x

Varenummer:

402.K021204N50

Relæventil, ABS IAM Preferred Part

EBS 1 kanal modul forhjul
EBS 5 og 5.x

Varenummer:

402.K028253N00

Fjederakkumulatorbremsecylinder IAM Preferred Part

Håndbremsecylinder T50

Varenummer:

402.K028253N00

Fjederakkumulatorbremsecylinder IAM Preferred Part

Håndbremsecylinder T50

Varenummer:

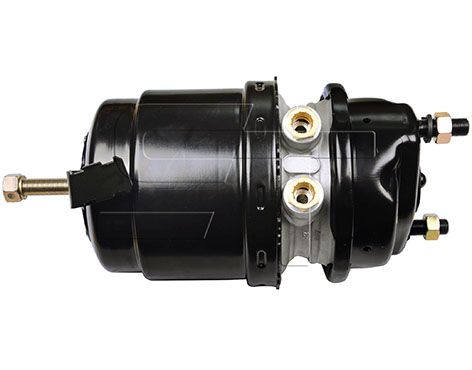

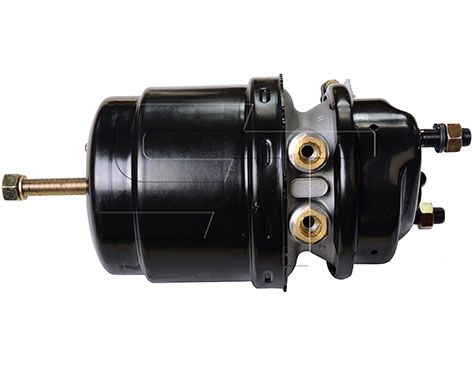

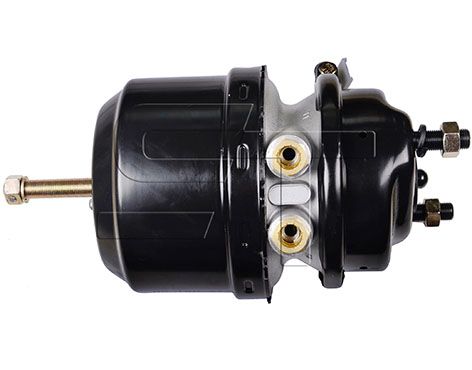

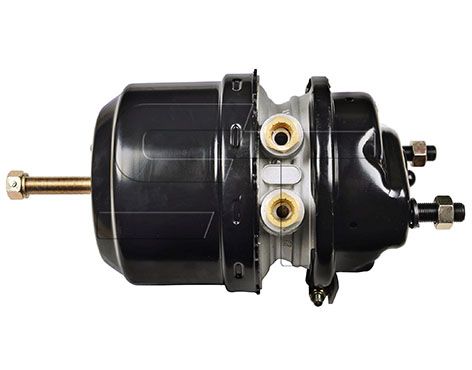

402.K153953N00

Kombibremsecylinder IAM Preferred Part

Additional description: + mounting kit II37099
Service Portion Version (Diaphragm / Piston): Diaphragm
Spring portion Version (Diaphragm / Piston): Piston
Connection (Front cover / Intermediate flange):
Clamp Ring
Connection (Intermediate flange / Rear housing):
Bayonet
Radial port(s) orientation -
clockwise from mounting studs/hol:
0
Clamp ring ears orientation -
45
Service output at 6.5 bar &
30 mm stroke [kN]: 7.8
Spring portion output force at 30 mm stroke [kN]: 10.6
Mounting studs / holes centres [mm]: 120.7
Mounting studs length / holes depth [mm]: 38
Push rod thread length [mm]: 300
Front cover shape: Diamond
Function / description of release unit: Short
Wading Ability: No
Gevindmål: M16x1,5
Slaglængde [mm]: 57 mm
Gevind, stempelstang: M16x1,5
Gevindmål 1: N10164
Gevindmål 2: N10164
Version: T20/30
Vægt [kg]: 9,6 kg
Brugsnumre: K153953N00, BX9467
