Bremsesystem

Bremseskive, SB3745

Type: Templin 03.110.0251.080

Diameter D: Ø 377 mm.
Tykkelse S: 45 mm (Min. tykkelse 37 mm)
Højde H: 159.5 mm.
Bolt cirkel P: 335 mm.
Navbolt huller: 10 x 23 mm.
Ventileret

Benyttes som erstatning for: 03.088.34.13.0
Benyttes som erstatning for: 03.088.34.14.0
Benyttes som erstatning for: 30.883.44.10.7

Gammel type

Gammel type

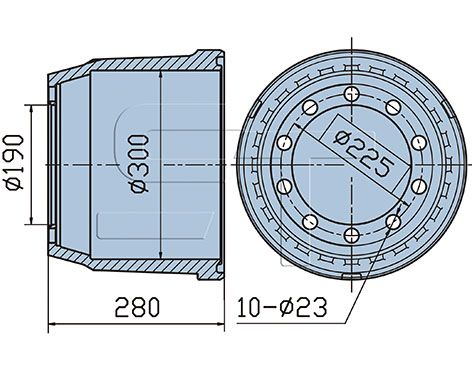

Bremsetromle

Type: DT Spare-Parts 10.33205, (Passer til SAF 01064027300)

Bremsestørrelse 300 x 200 mm. Hjulstørrelse 17,5”

Diameter D: Ø 300 mm. (Max. diameter: 304 mm.)
Bremseflade B: 213 mm.
Højde H: 280 mm.
Navhul d: 190 mm.
Bolt cirkel P: 225 mm.
Navbolt huller: 10 x 23 mm.

Bremsebakkefjeder

ROR Bremsebakkefjeder

Bremsetromle 4220-F7 ECO Drum

Type: Templin 03.090.0252.270

Bremsestørrelse 420 x 200 mm. Hjulstørrelse 22, 5”

Diameter D: Ø 420 mm. (Max. diameter 424 mm)
Højde D: 284 mm.
Bolt cirkel P: 335 mm.
Navbolt huller: 10 x 23 mm.

Benyttes som erstatning for: 501.03.109.77.18.0

Knorr SK7
Længde: 210,8 mm.
Højde: 108,0 mm.
Tykkelse: 30,0 mm.
Passer til bremseskive diameter ø 430 mm.

Bremsetromle SN3020 ECO MAXX
Bremsestørrelse 300 x 200 mm.

Diameter D: Ø 300 mm.. (Max. diameter 304 mm)
Højde D: 260 mm.
Bolt cirkel P: 225 mm.
Navbolt huller: 10 x 23 mm.

gammel udgave
Længde [mm]: 243 mm
Tykkelse [mm]: 4 mm
Yderdiameter [mm]: 26 mm
Overflade: phosphateret
Vægt [kg]: 0,170 kg

Bremseskive

Type: Passer til SAF S0791487000 (Schmitz 017870)

Diameter: Ø 430 mm.
Bolthul diameter 335 mm
Højde 168 mm
Tykkelse 45 mm (Min. tykkelse 41 mm)
Antal bolthuller: 10 stk.

Passer til Schmitz Aksel:
- SCB9010
- SCB10010

Tilhørende bremseklodser:
- 512.29308

SKIVE
D44,5/32,5X1,5MM
ANTAL PR. AKSEL: 8

TRÆKFJEDER
Ø 32,8X232,0MM
ANTAL PR. AKSEL: 2
