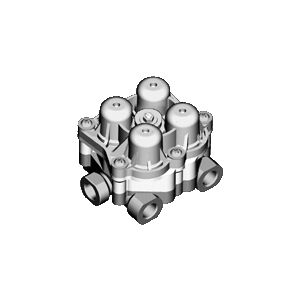

Flerkredsventil

Mål indvendigt gevind: M22 x 1,5
Mål indvendigt gevind: M16 x 1,5

Længde [mm]: 191 mm
Bredde [mm]: 101 mm
Tykkelse [mm]: 151 mm
Mål indvendigt gevind: M22 x 1,5
Mål indvendigt gevind: M16 x 1,5
Tilslutningsantal: 7
Befæstigelsespunkternes diameter [mm]: 9 mm
Hulafstand [mm]: 61 mm

Mål indvendigt gevind: M22 x 1,5
Mål udvendigt gevind: M8 x 1,25

Mål indvendigt gevind: M16 x 1,5
Mål indvendigt gevind: M22 x 1,5

Mål indvendigt gevind: M22 x 1,5
Mål indvendigt gevind: M16 x 1,5

Antal stikkontakter: 6 -polet
Tilslutningsantal: 7
Driftsart: elektrisk-pneumatisk

Driftstryk til [bar]: 13 bar
Mål indvendigt gevind: M22 x 1,5
Mål indvendigt gevind: M16 x 1,5
Spænding [V]: 5 V

Mål indvendigt gevind: M16 x 1,5
Tilslutningsantal: 5

KNORR
AE4604
12 bar
EBS bremser

Mål indvendigt gevind: M16 x 1,5
Mål indvendigt gevind: M22 x 1,5

Air Inlet port(s) size: M22x1,5
Air Delivery port(s) size: 21,22,23,24: M16x1,5
Circuit 1: Feedback with Bypass
Circuit 1 - Open/close pressure [bar]:
6,5 -0,3 / =4,5
Circuit 1 - Pressure Limiting [bar]: Not included
Circuit 2: Feedback with Bypass
Circuit 2 - Open/close pressure [bar]:
Circuit 2 - Pressure Limiting [bar]: Not included
Circuit 3: Feedback with Bypass
Circuit 3 - Open/close pressure [bar]:
Circuit 3 - Pressure Limiting [bar]: Not included
Circuit 4: Feedback with Bypass
Circuit 4 - Open/close pressure [bar]:
Circuit 4 - Pressure Limiting [bar]: Not included
Bleed-back safety feature:
Not included
Circuits' supply:
Internal parallel supply to all Circuits
With Electrical pressure sensing: No
Vægt [kg]: 0,82 kg
Brugsnumre: II37462

KNORR
AE4603
Passer fra chas. 7827 på B10B
Passer Fra ch. 53586 på B10M
Til lastbiler uden EBS
