Bladaffjedring

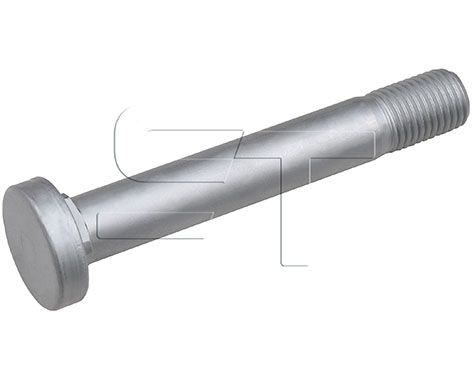

Fjederbolt med indvendig firkant

Dimension: M30x2 x 200/40 mm.
Hoved Ø 52 mm.

Benyttes til fjeder med bredde på 70 mm.
Benyttes til fjeder med bredde på 100 mm.

Fjederbøsning 30 mm. for Passer til BPW

Gummi / stål bøsning,
Dimension: 30 x 60 x 102 mm.

Benyttes til fjeder med bredde på 100 mm.

Tilhørende værktøj
- Monteringsdorn KS.460.4760

Fjederbøsning 24 mm. for Passer til BPW

Stål / gummi / stål bøsning,
Dimension: 24 x 60 x 72 mm.

Benyttes til fjeder med bredde på 70 mm.

Tilhørende værktøj
- Monteringsdorn KS.460.4760

Fjederbøsning 30 mm. for Passer til BPW

Stål / gummi / stål bøsning,
Dimension: 30 x 57 x 102 mm.

Benyttes til fjeder med bredde på 100 mm.

Tilhørende værktøj
- Monteringsdorn KS.460.4760

Fjederbøsning 30 mm. for Passer til BPW

Stål / gummi / stål bøsning,
Dimension: 30 x 60 x 72 mm.

Benyttes til fjeder med bredde på 70 mm.

Tilhørende værktøj
- Monteringsdorn KS.460.4760

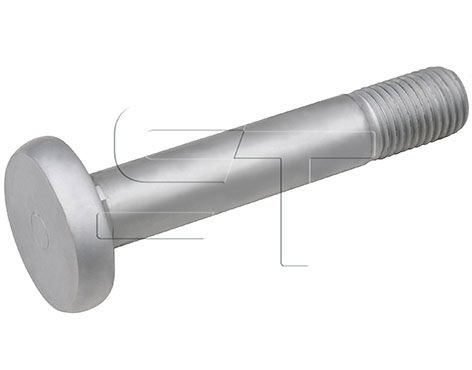

Fjederbolt med indvendig firkant

Dimension: M30x2 x 170/40 mm.
Hoved Ø 62 mm.

Benyttes til fjeder med bredde på 70 mm.
Benyttes til fjeder med bredde på 100 mm.

Fjederbolt med 6.kant hoved

Dimension: M24x2 x 235 mm.

Bolt 30x190mm

Tilhørende møtrik
- 201.03.260.15.01.0

Monteringssæt

Monteringssæt for fjeder 70 mm med 30 mm. bøsning
(Hvis bøsning er 24 mm. brug da 201.05.857.00.28.0)

Indeholder:
2 stk. Plade (201.03.164.35.02.0)
1 stk. Låsemøtrik (201.03.260.15.01.0)
2 stk. Plade (03.281.54.18.0)
1 stk. Skive (03.320.34.53.0)
1 stk. Bolt (M30 x 170/40 (03.341.05.05.0))

Segment / underlag for dragbånd

Dimension:
Længde 122,5 mm
Bredde 43 mm
Højde 39,5 mm

Benyttes til skivebremser
Benyttes på firkantet aksel 120 mm.

Monteringssæt

Monteringssæt for fjeder 70 mm. med 24 mm. bøsning

Indeholder:
1 stk. bøsning (201.02.0314.24.00)
2 stk. Plade (201.03.164.35.03.0)
1 stk. Låsemøtrik (201.03.260.14.13.0)
2 stk. Plade (03.281.44.25.0)
2 stk. bøsning (201.03.113.03.10.0 )
1 stk. Skive (03.320.38.28.0)
1 stk. Bolt (03.341.14.20.0))

Segment / underlag for dragbånd

Dimension:
Længde 192 mm
Bredde 95 mm
Højde 62 mm

Benyttes til fjeder med bredde på 70 mm.
Benyttes på firkantet aksel 120 mm.
