Bremsesystem

SKIVE
D44,5/32,5X1,5MM
ANTAL PR. AKSEL: 8

TRÆKFJEDER
Ø 32,8X232,0MM
ANTAL PR. AKSEL: 2

FJEDERBLIK
ANTAL PR. AKSEL: 2

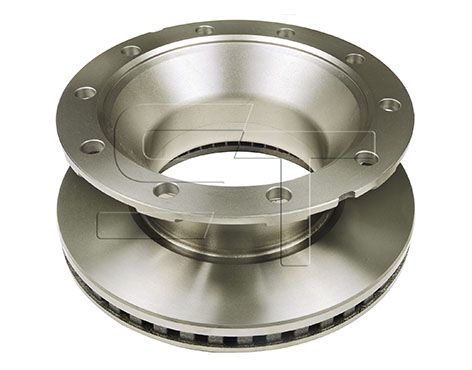

Bremseskive

Type: Passer til SAF Generation 6, 04079001701

Diameter: Ø 430 mm.
Bolthul diameter 215 mm
Højde 131,5 mm
Tykkelse 45 mm (Min. tykkelse 37 mm)
Antal bolthuller: 10 stk. M14 x 1,5

Rørstift for bremsebakkefjeder

ROR Rørstift

Benyttes med bakkefjeder 203.66.A1609

Bremseklodser

Type: Passer til SAF Wabco 03057008400

Længde: 210,6 mm.
Højde: 109,3 mm.
Tykkelse: 31,7 mm. (Min. tykkelse 11 mm)

Type: Wabco Membrancylinder, type 24
Benyttes til skivebremse på forvogn/bus
Slaglængde: 65 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120, 7 mm. / m16x1, 5
Port: M16x1, 5

Type: Wabco Premium original quality, Tristopcylinder Type 24/30 IBV
Slaglængde: 65/65 mm.
Stempelstang: 15 mm.
Monteringsbolte afstand / gevind: 120, 7 mm. / m16x1, 5
Port: M16x1, 5 + M16x1, 5

Bremsetromle SN3620 ECO MAXX

Type: Templin 03.090.0252.190

Bremsestørrelse 360 x 200 mm.

Diameter D: Ø 360 mm.
Højde D: 259 mm.
Bolt cirkel P: 275 mm.
Navbolt huller: 8 x 23 mm.

Fjederblik

Antal pr. aksel: 2

Bremseklodser

Type: Passer til SAF Haldex SBS1918H0, 03057001400

Længde: 210 mm.
Højde: 93,8 mm.
Tykkelse: 30,0 mm. (Min. tykkelse 10 mm)
