Bus

Rep.enhed

Hurtigudløser
M22x1,5 gevind
Med lyddæmper

Bremsetromle SN3620

Type: Templin 03.090.0252.150

Bremsestørrelse 360 x 200 mm.

Diameter D: Ø 360 mm.. (Max. diameter 364 mm)
Højde D: 263 mm.
Bolt cirkel P: 225 mm.
Navbolt huller: 10 x 23 mm.

Benyttes som erstatning for: 03.105.90.04.0

Bremsetromle

Type: DT Spare-Parts 10.23207, (ROR 210.18.963)

Bremsestørrelse 311 x 190 mm. Hjulstørrelse 17,5”

Diameter D: Ø 311 mm.
Bremseflade B: 207 mm.
Højde H: 260 mm.
Navhul d: 183 mm.
Bolt cirkel P: 225 mm.
Navbolt huller: 10 x 24.5 mm.

Passer til ROR aksel:
- TM

Tilhørende bremsebakker:
- 503.20308.00

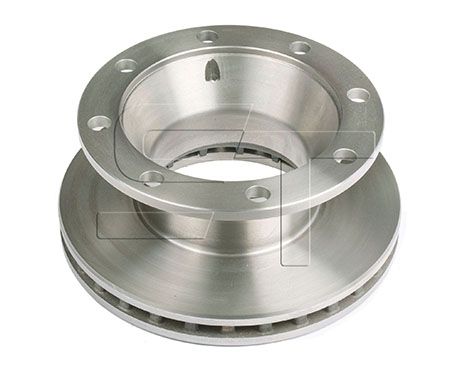

Bremseskive, SB3745 / TSB3709

Type: Templin 03.110.0251.090

Diameter D: Ø 377 mm.
Tykkelse S: 45 mm (Min. tykkelse 40 mm)
Højde H: 159.5 mm.
Bolt cirkel P: 275 mm.
Navbolt huller: 8 x 23 mm.
Ventileret

Benyttes som erstatning for: 03.088.34.15.0

Bremsebelægningssæt

Type: Textar 19933 1900 0 4 G115

Dimensioner :
Bremsetromle Diameter 413 mm.
Bredde 254 mm
Tykkelse 19 mm
Indvendig buelængde 235,0 mm

Antal nitter pr. sæt: 64 stk. (511.N22-64)

Baghjul
19890 18,5 tyk
Før 1998

Forhjul
19052/19055 20,7 tykkelse
Efter 1998

Baghjul
19063 20,7 tyk
Efter 1998

Bremsebelægningssæt

Type: Textar 19369 1850 0 5 T013

Dimensioner :
Bremsetromle Diameter 419 mm.
Bredde 219 mm
Tykkelse 18,5 mm
Indvendig buelængde 196,6 mm

Antal nitter pr. sæt: 96 stk.

Bremsebelægningssæt

Type: Textar 19908 1820 0 5 T088

Dimensioner :
Bremsetromle Diameter 350 mm.
Bredde 200 mm
Tykkelse 18,2 mm
Indvendig buelængde 151,6 mm

Antal nitter pr. sæt: 80 stk.
